相信混跡于自動化行業的各位對電流互感器與電流變送器都已經耳熟能詳,它們都是測量電流的產品。但是小編今天還是想再來剖析剖析，以便大家在日后的工作中能能更快更準確地在這二者之間進行選擇。
　　電流互感器及其發展
　　發展?fàn)顩r
　　上世紀50年代，互感器開始流入中國，從仿制到自行設計，經過幾十年的努力，國內互感器行業已經在國際上處于領先地位。
　　互感器種類
　　1.測量用電流互感器：在正常工作電流范圍內，向測量、計量等裝置提供電網的電流信息。
　　2.保護用電流互感器：在電網故障狀態下，向繼電保護等裝置提供電網故障電流信息。
　　

　　原理
　　電流互感器與變壓器類似，都是根據電磁感應原理工作。?? 在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

　　



　　電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組；接測量儀表的繞組（匝數為N2）稱為二次繞組。
　　電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
　　
　　Kn=I1n/I2n
　　溫馨提示
　　電流互感器?運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。
　　怎么樣，對于電流互感器已經有所了解了吧？那么接下來我們再來看看電流變送器。

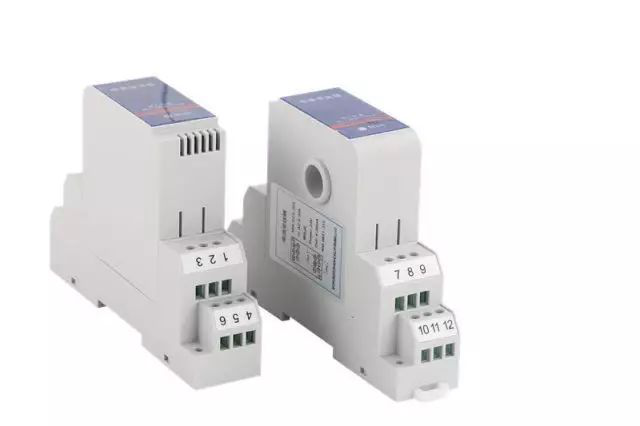

　　電流變送器
　　概述
　　電流變送器是一種將被測電流轉換成按線性比例直流電流或電壓輸出? 的測量儀表。具有精度高、體積小、功耗小、頻響寬、抗干擾等特性。不僅特別適用發電機、電動機、智能低壓配電柜、空調、風機、路燈等負載電流的智能監控系統，而且廣泛應用于電力、石油、煤炭、冶金、鐵道、市政等部門的電氣測量、自動控制以及調度系統。
　　分類
　　電流變送器主要分直流電流變送器和交流電流變送器兩種。
　　
　　
　　電流變送器的4-20mA輸出如何轉換?
　　兩線制的輸出為4～20 mA，通過250 Ω的精密電阻轉換成1～5 V或2-10V的模擬電壓信號.轉換成數字信號有多種方法，系統的輸入模塊采用壓頻轉換器件LM231將模擬電壓信號轉換成頻率信號，用光電耦合器件TL117進行模擬量與數字量的隔離。
　　同時模擬信號處理電路與數字信號處理電路分別使用兩組獨立的電源，模擬地與數字地相互分開，這樣可提高系統工作的安全性。利用壓頻轉換器件LM231也有一定的抗高頻干擾的作用。
　　電流變送器功能優點
　　
　　1
　　電流源內阻無窮大，導線電阻串聯在回路中不影響精度，在普通雙絞線上可以傳輸數百米。
　　
　　2
　　不易受寄生熱電偶和沿電線電阻降壓和溫漂的影響。
　　3
　　一般采用4ma作為零點平，使判斷開路和傳感器損壞十分方便，20mA的電流通斷引起的火花能量不足以引燃瓦斯。安全性能高。
　　4
　　兩線制電流輸出型電流變送器以其具有極高的抗干擾能力。
　　
　　
　　電流互感器與變送器的區別

　　工作電流
　　電壓互感器只能測交流電流，且不需要外接電源。
　　電流變送器則交流直流電均可測，需要外接電源。
　　電流互感器只是感應出電流的大與小和一次側成正比，而電流變送器是把感應到的電流大小轉換成另外的信號比如0－20毫安的信號。
　　輸出信號
　　電流互感器一般輸出AC5A或AC1A。
　　電流變送器一般輸出50mA或100mA或5V的小信號，也可變送輸出4—20mA，便于自動化控制。
　　測量精度
　　測量精度上，電流變送器優于電流互感器。被測電流畸變、多次諧波、非正弦波等，對電流互感器測量結果的準確度影響較大，而對電流變送器的影響相對來說則小的多。
